Tycon TPDIN-Monitor-WEB Remote System Monitor and Control v3

Monitorovací a řídicí systém TPDIN-Monitor-WEB v3 je všestranný nástroj, který umožňuje vzdáleně sledovat zařízení a celé lokality. K jednotce lze přistupovat prostřednictvím sítě (Web a SNMP) pro vzdálené monitorování až 4 napětí, 4 proudů, 2 teplot a ovládání napájení různých zařízení pomocí 4 relé.

Kromě výše uvedených běžných rozhraní WEB3 komunikuje se solárními regulátory Tycon MPPT pomocí sériového kabelu za účelem vyčítání FV napětí, FV proudu, napětí baterií, teploty baterie, atd. Umožňuje také ruční zapnutí/vypnutí výstupního výkonu solárního regulátoru MPPT prostřednictvím webového rozhraní. Díky tomu je velmi snadné vzdáleně monitorovat a ovládat vzdálený napájecí systém, zaznamenávat a vytvářet grafy trendů, odesílat e-mailové výstrahy a ovládat reléové na základě integrovaných senzorových nebo MPPT dat.

Integrované funkce logování dat a grafování umožňují uživateli zobrazit historii různých měřených parametrů. Grafické rozhraní umožňuje uživateli ovládat relé jediným kliknutím a sledovat všechny parametry měření v reálném čase prostřednictvím libovolného webového prohlížeče. Webové rozhraní umožňuje přístup a ovládání prostřednictvím stolních počítačů, notebooků, tabletů a chytrých telefonů. Aplikace Tycon APP pro IOS a Android umožňuje vzdálený přístup.

Systém umožňuje automatické ovládání relé na základě údajů regulátoru napětí, proudu, teploty, času, Ping Watchdog a MPPT. To poskytuje téměř neomezenou flexibilitu. Relé mají speciální funkci cyklu na jedno kliknutí s programovatelnými časy cyklů, kterou lze použít k vypnutí zařízení a jeho opětovnému zapnutí po předem stanoveném čase jediným kliknutím na tlačítko. To je užitečné pro restartování zařízení, jako je PoE swich či kamera. Relé CH1 a CH2 jsou normálně sepnuté, relé CH3 a CH4 jsou normálně otevřené.

Dva ze portů pro proudové monitorování dokáží monitorovat směr toku proudu. To je užitečné pro monitorování baterií - detekce kdy se baterie nabíjí a kdy se vybíjí. Jeden z těchto proudových portů podporuje externí proudové bočníky, takže lze sledovat velmi velké proudy. Uživatelské rozhraní umožňuje rychlou kalibraci externích bočníků zadáním jmenovitého mV a proudu bočníku.

Připojení se provádí pomocí odnímatelných konektorů. To umožňuje snadné odstraňování problémů a údržbu, protože jednotku lze vyjmout ze systému, aniž by došlo k narušení kabeláže systému. Samozřejmostí je integrovaná přepěťová ochrana, aby se zabránilo poškození elektrickým proudem.

Uživatelem definované popisky pro každý parametr zajišťují, že při kontrole webového rozhraní nebo grafů je možné rychle identifikovat parametr, kterého se týkají. Každý parametr má programovatelné +/- offsety, aby bylo možné provést kalibraci na místě nasazení a kompenzovat tak např. ztrátu vedení nebo kolísání měřicího zařízení. To poskytuje nepřekonatelnou flexibilitu, protože každé zařízení může uživatel přizpůsobit svým konkrétním potřebám.

Jednotku lze nastavit tak, aby odesílala e-maily s aktuálními hodnotami parametrů na základě periodického časového období nebo na základě parametrů překračujících programovatelné přednastavené limity. Použití SNMP umožňuje uživateli vytvořit plně automatizovaný vzdálený systém pro sběr a řízení dat.

Funkce:

• Vzdálený monitoring 4 napětí, 4 proudů a 2x teplota
• Dálkové ovládání zařízení pomocí 4 relé (2x NC a 2x NO)
• Připojení k solárním regulátorům Tycon MPPT pomocí sériového kabelu
• Automatické ovládání relé napětím, proudem, teplotou, pingem, časem a daty z MPPT
• Přístup přes web nebo SNMP
• Automatické odesílání upozornění e-mailem
• Lokální logování a grafy
• Napájení přes PoE (802.3af nebo pasivní) nebo DC

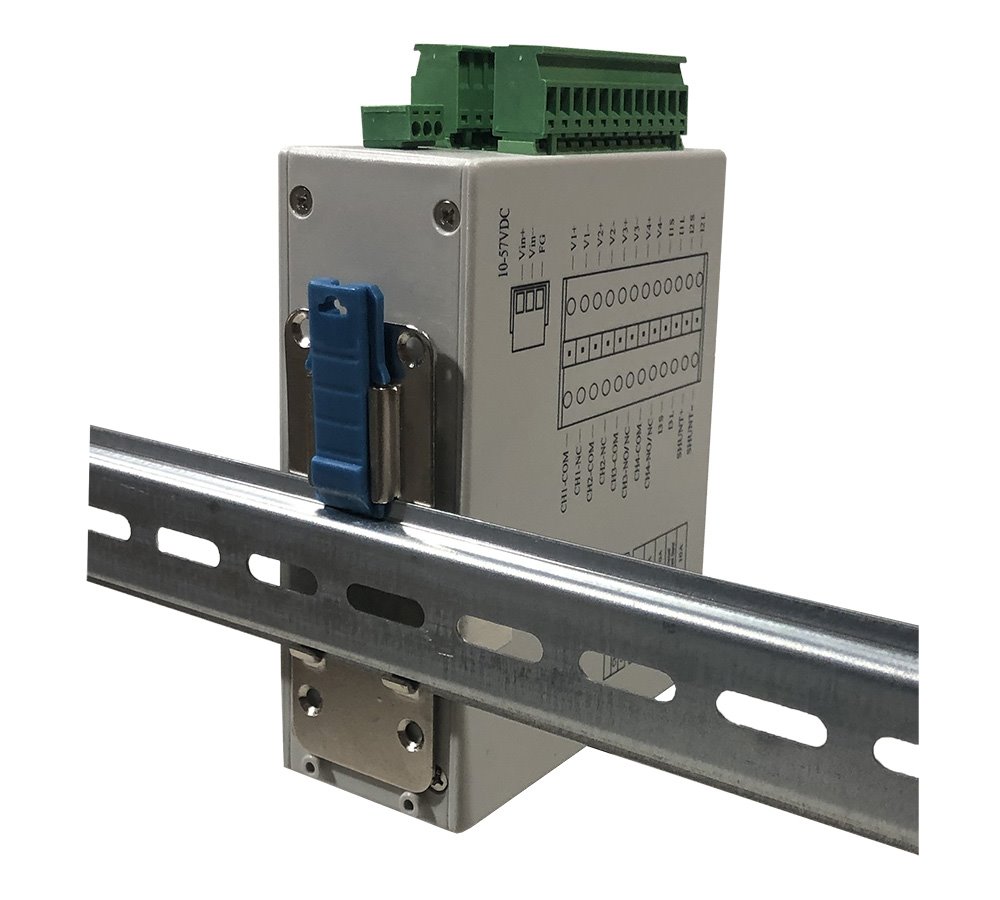

• Montáž na DIN lištu

Celý systém je možné si vyzkoušet v online demu níže (uživatel "demo", bez hesla):
