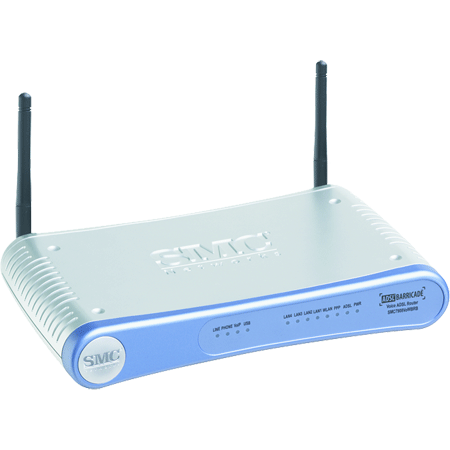

SMC ADSL2/2+ VoIP Modem/Router 4xLAN, 1xWAN

Porty
LAN: 4x RJ-45 porty pro Ethernet 10/100 Base-T
WAN: 1x RJ-45 ADSL/ADSL2/ADSL2+ port
FXS: 2x RJ-11 FXS port pro připojení telefonu
USB 1.1 pro připojení tiskárny nebo MASS STORAGE zařízení

ADSL
Podpora ADSL přes ISDN
Supports DMT line modulation
G.992.1 G.dmt/G.992.3*/G.992.5* line coding

ATM
RFC1483 Encapsulation (IP, Bridging & encapsulated routing)
PPP over ATM (LLC &VC multiplexing) (RFC2364)
PPP over Ethernet Client
Classical IP (RFC1577)
VPI/VCI nastavitelné
OAM F4/F5 podpora

Voice over IP
SIP nebo H.323 (dle firmware)
Kodeky: G.711 a/u-law with packeterization period 20ms; G.729a voice compression; Echo cancellation G.168; G.723.3
DTMF in-band and out-band
DTMF tone generation and relay
QoS process with TOS, Diffserv
VAD, comfort noise generation
Silence Threshold
H.323: T.38 fax relay (SIP in the future) and modem relay
Support independent dialing plan (E.164)
Call Waiting
Call Forwarding (future)
Caller ID (FSK and DTMF)

Management
WEB Based Management (con. guration)
Firmware upgrade via WEB Based management
Event &History logging
Telnet, SNTP support
Network Ping
SNMP v.1/2 support

Security Feature
64/128 bit WEP, WPA(Wi-Fi Protected Access), 802.1x/WPA-PSK, MAC adress filter, Firewall NAT/NAPT, Virtual Server Support, Virtual DMZ support,
User authentication (PAP/CHAP) with PPP
SPI Firewall function with hacker pattern detection: IP Spoofing, Land Attack, Ping of Death, IP with zero length, Smurf Attack, TCP null scan, SYN flood, UDP flooding, Tear Drop Attack, ICMP defect, RIP defect, Fragment flooding,
VPN pass through (IPSec-ESP Tunnel mode,L2TP, PPTP)

LAN Feature
IEEE 802.1D (self learning transparent Bridging)
DHCP Server
DNS Proxy (Relay)
Static Routing, RIPv1 and RIP v.2
QoS Feature: TOS = 5 for voice packet + TOS = 0 for data packet; VLAN tagging; 802.1P enabled QoS with marking, queuing and scheduling;
Bridging between Ethernet &IEEE802.11b/g
USB host 1.1 support features as following: (Optional) SIP: File Server- LAN & Remote accessible; Print Server

Application
Netmeeting, ICQ, Real Player, QuickTime,DialPad, PC Anywhere; MSN messenger

Rozměry a hmotnost
220 x 133 x 25 mm, 370 g

Datasheet

Pozn. Splitter není součástí dodávky

Návod k upgrade firmware
Pokud máte ve svém routeru firmware verze 1.xx doporucujeme upgradovat firmware na verzi 2.10. Získáte tak nekolik nových funkcí.
Aktuální verzi firmware zjistíte v ovládacím menu routeru na stránce STATUS. Položka je oznacena jako Runtime Code Version.

Postup upgrade z verze 1.xx na 2.xx
1. vypnete router z napájení
2. stisknete (napr. propisovackou) tlacítko Reset na zadním panelu a držte stisknuté
3. zapojte napájení
4. uvolnete tlacítko Reset (router se bude po nekolika vterinách nacházet v tzv. Recovery módu)
5. pristupte internetovým prohlížecem na IP http://192.168.2.1
6. V tzv. Recovery Tool vyberte v položce Upgrade Target: Bootloader
7. níže zadejte soubor iad-boot_v0.69d.0, který byste meli získat spolu s firmware a stisknete APPLY a pockejte asi 1 minutu.
8. Nyní je potreba znovu pristoupit do Recovery módu. Tentokráte je ale postup odlišný
9. vypnete router z napájení
10. stisknete tlacítko Reset a držte stisknuté
11. zapnete napájení a stisknete Reset 3x po sobe
12. znovu pristupte internetovým prohlížecem na IP http://192.168.2.1
13. jako Upgrade Target ponechte Runtime Code a vyberte firmware.
14. vyckejte asi 2-3 minuty a upgrade bude hotov.
