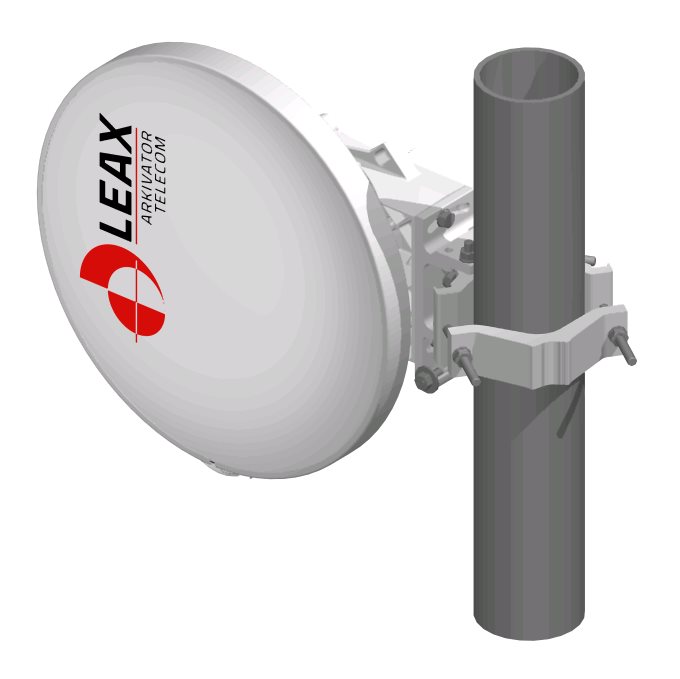

Anténa Arkivator 10/11 GHz 30 cm

Nová generace antén nejvyšší kvality od švédského výrobce LEAX Arkivator. Kompaktní, lehké a robustní paraboly jsou navrženy tak, aby splňovali nejvyšší požadavky na snadnou instalaci a manipulaci.

Kvalita parabol Arkivator je ověřována v testech i v provozu od roku 1998.

Patentovaný princip konstrukce kombinuje vynikající potlačení postraních laloků, nízkou křížovou polarizaci, vysoký zisk a malé rozměry s nízkou hmotností. Mezi hlavní výhody patří vysoká odolnost proti povětrnostním vlivům a snížení požadavků a nákladů na stožár a instalaci.

Pracovní kmitočty, pásmo:

• 10 - 11,7 GHz

Technické parametry:

• Polarizace: Vertikální nebo horizontální (lineární) dle montáže jednotky RAy nebo Ray2
• Zisk: 29 dB
• H úhel: 6,2°/10,1 GHz, 5,1°/11,7 GHz
• V úhel: 6,2°/10,1 GHz, 5,1°/11,7 GHz
• F/B Ratio: 56 dB
• VSWR/Return loss: 1.33:1/17dB
• Cross-Polar Discrimination: 30 dB
• Náklon: mechanický
• Kryt: Radom, UV odolný PC
• Normy: class 2

Vstup:

• odbélníkový vlnovod

Pracovní podmínky:

• Teplota: -40° až +55°C
• Průměr držáku (tyče): 50-120mm
• Vlhkost: relativní vlhkost 15 - 100% (non-condensing)
• Wind load: 180 km/h
• Ice load: 25 mm

Rozměry:

• průměr 30 cm (anténa), hloubka 166 mm

Hmotnost:

• 4,8 kg

Obsah dodávky:

• 1x Anténa s ozařovačem a radomem
• 1x Držák antény na stožár
